WiRESの簡単な使い方
JR0ZCS
諏訪ＶｏＩＰアマチュア無線クラブ
岡谷アマチュア無線クラブＨＰ
文字のサイズ「中」推奨
★☆　ﾀｲﾏｰ機能を使用してQSOﾙｰﾑに接続しています！　★☆　　　 7：00～8：30　0382 QSO Room　　17:30～22:00 0909 Nagano QSO Room　　　　切断をして他のRoomへの接続はご自由に利用ください　　
　
　
◆運用環境
ノード番号　 #5018D
運用周波数　 430.78MHz FM
夜間運用停止時間帯 1：30～6：00
TSQ 88.5Hz
Time Out Timer ﾉｰﾄﾞ接続後 60分
1回の送信 3分(WiRESのI/F制約)
1回の受信 6分(Rigの設定)
DTMF 　* Disconnect
運用局コールサイン JR0ZCS
運用社団局名 諏訪ＶoIPアマチュア無線クラブ
運用者代表 JH0FFT　
JCC 0904
運用場所 岡谷市本町2
GL PM96AB
海抜 777m
回線 ADSL-60M
無線機 FT-8900改(冷却ﾌｧﾝ付き)WiRES仕様
送信出力 10W

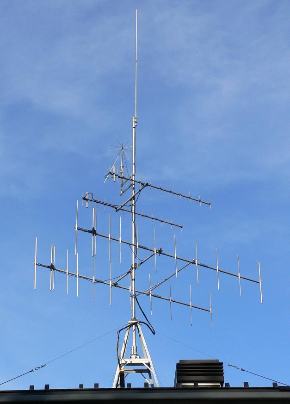

ANT 5/8λ×4 (13mH)→右写真Top
PC Intel Celeron CPU 1.7GHz (256MB)
OS Microsoft Windows 2000
WIRES-IIプログラム Ver. 3.502

※近隣でＷiRES移動運用を予定される場合は、送信出力２０Ｗ＋１３elスタックによるノード運用可能ですので連絡ください。

シャック内の設置状態(放熱対策前)

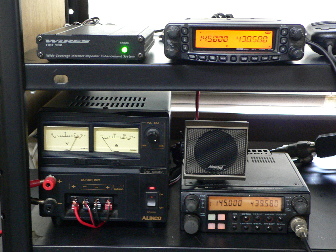

上段左がインターフェース、右がＦＴ－８９００
下段は電源とモニター用Ｃ５６００
連続送信になるとかなりの発熱量となるため

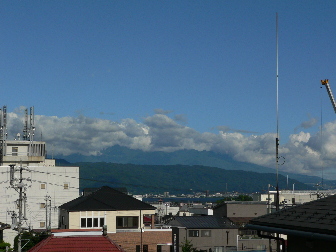

送信出力を２０Ｗ→１０Ｗに下げて運用しています。		 前方が諏訪湖、上諏訪、茅野、八ヶ岳方面
左の建物はＮＴＴ岡谷局（ADSL Good）、右は
岡谷駅。
2006年8月撮影　
FT-8900を2006年8月に購入しWiRESに使用して
きましたが、その後約1ヶ月の間に2度の送信
不能故障となりました。
１回目はメイン基板のはんだ付け不良という
ことで修理されましたが、２回目は販売店、
メーカーの配慮により本体の交換となりました。
２台目に変える際に、50Wには標準で付いている

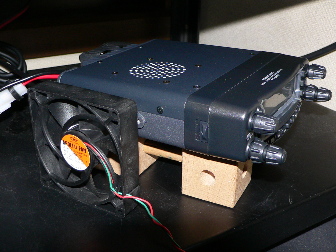

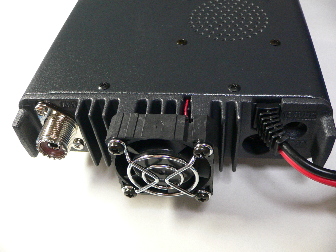

冷却ファンを取り付けることとしました。（写真）
その後見守り中です。		 設置に当たっては子供が使っていた積み木をＲｉｇ
の下に置き、風通しを良くするとともに、側面から
冷却ファンをＲｉｇ側面から当てることにしました。
ファンは12V用だとうるさいとのアドバイスから24V
仕様のファンを購入（525円）し12V入れてます。
風量もあり、音はほとんど無くFBです。
また、安定化電源の電圧をＲｉｇ動作範囲の下限
12V前半に設定し発熱を[抑えることを優先して
運用しています。

　

◆カバーエリア
　
利用可能エリア 中央自動車道
諏訪南ＩＣ～中央道原ＰＡ～諏訪ＩＣ～諏訪湖ＳＡ～岡谷ＪＣ～辰野ＰＡ
長野自動車道
岡谷ＪＣ／岡谷ＩＣ
国道２０号
富士見／茅野／諏訪／下諏訪／岡谷／塩尻峠
山岳
八ヶ岳／白樺湖／車山／入笠山／和田峠／美ヶ原／鉢伏山／高ボッチ／富士山（山梨）／中央アルプス（北部）／南アルプス（北部）
市町村 JCC/JCG(HAMLOG-CODE)
岡谷市(0904)／諏訪市(0906)／茅野市(0914)／下諏訪町(09011A)／
富士見町(09011C)／原村(09011B)／辰野町(09001F)
環境により可能エリア 中央自動車道
長坂ＩＣ～八ヶ岳ＰＡ～小淵沢ＩＣ／伊北ＩＣ
市町村 JCC/JCG(HAMLOG-CODE)
箕輪町(09001B)／南箕輪村(09001A)／伊那市(0909)／塩尻市(0915)／北杜市(1709)／長和町(09012H)
　
　
◆ＷｉＲＥＳの簡単な使い方
　
　【トランシーバーの準備】
　　１．ＤＴＭＦの準備
 　　　　　　１）DTMFの送出できるトランシーバーまたはトーンダイヤラー・携帯電話等ピポパの出る装置＋DTMFの無い
　　　　　　　　トランシーバー
　　　　　　２）DTMFの送出装置には[A][B][C][D]が出せるものと出せないものありますが、いずれもOK

　　２．トースケルチの設定
　　　　　　１）ＷｉＲＥＳ使用目的以外の運用局の変調がネット上に送出されることを防ぐため、トーンスケルチの
　　　　　　　設定をしてをしてありますので、トランシーバーへのトーン送出設定を行ってください。
　　　　　　　トーン周波数はアナログレピーターと同じ88.5Ｈｚとしてあります。
　

　【接続方法の選択】 　　　　※どのような接続をしたいか決める
　　　　　①ノード局を指定した接続（Node to Node）
　　　　　②ルームを指定した接続
　

　【接続方法】
　　１．回線の接続状態の確認

　　　　　・ノード局の周波数を合わせる

　　　　　・#6666Dまたは#66666を送出すると以下のアナウンスがノードより返される

　　　　　　　例1)接続された状態
　　　　　　　　　　This is JR0ZCS WiRES.Connected to 0510.60Nodes.
　　　　　　　　　　又は
　　　　　　　　　　This is JR0ZCS WiRES.Connected to 5765.

　　　　　　　例2)接続されていない状態
　　　　　　　　　　This is JR0ZCS WiRES.Not Connected.

　　２．回線を切断する

　　　　　・上記例1)の場合は#9999Dまたは#99999、または*を送出する

　　　　　・回線が切断されると「トトトト」とノードから返されます

　　　　　・上記例2)の場合はすでに切断された状態ですので何もせず次へ

　　３．ノード接続①：ノード局を指定した接続

　　　　　・稼動しているノードの確認をWebで確認する

　　　　　・希望する地域のノード番号を探す
　　　　　　方法1)スタンダードのWiRESホームページ(http://www.vxstd.com/jp/wiresinfo/index.html）の WiRESⅡ ID
　　　　　　　　　　リストから「＊オンラインリスト公開中(10分ごとに更新）」をクリックすると 現在稼動しているノード局
　　　　　　　　　　リストがわかる
　　　　　　方法2)Tokyo WiRES Ham Clubのホームページ(http://www.js1cyi.com/)にリンクされた
　　　　　　　　　　ノード検索画面(http://www.js1cyi.com/i/db/index3.html)より検索
　　　　　　　　　　こちらはノード運用場所の地図表示あり

　　　　　・接続するノードが決まったらノード番号を確認（たとえば5765としたら）

　　　　　・#5765Dまたは#05765を送出

　　　　　・接続が確立すするとノードから以下のアナウンスあり

　　　　　　　　　　This is JR0ZCS WiRES.Connected to 5765.

　　　　　・後は相手のコールを呼び出しQSOを行う

　　４．ノード接続②：ルームを指定した接続

　　　　　 ・WiRESでは複数のノードﾞ局が１つのルーム番号に接続して、接続ノード局間でのQSOを行うことができます。

　　　　　・ルームの確認はWiRESホームページ(http://www.standard-comm.co.jp/wiresinfo/）のWiRESⅡ　ID リスト
　　　　　　から　＊Round QSO Room オンラインリスト公開中（10分ごとに更新）をクリック すると現在稼動している
　　　　　　CQルームのリストがわかります。

　　　　　・国内では#0510D（0510　CQルーム）が最も利用されており 、常時60～100のノード局がリンク
　　　　　　されています。

　　　　　・0510CQルームへの接続は#0510Dまたは#00510を送出

　　　　　・接続が確立すするとノードから以下のアナウンスあり

　　　　　　　　　　This is JR0ZCS WiRES.Connected to 0510.60Nodes.

　　　　　・接続後は、通常のCQ＆ＱＳＯを行えばOK

　　　　　・相手とのやり取りの中で、「ノート　ｔｏ　ノード」をリクエストされる場合がありますが、その場合は上記２項で
　　　　　回線を接続し、指定されたノード番号を上記３項を操作して変更します。

　　５．終了時に行うこと

　　　　　・上記３、４項のＱＳＯが終了しましたら、上記２項の回線切断処理を行ってください。
　　６．ＤＴＭＦ操作コマンド

　　　　　・上記説明のＤＴＭＦコマンドを含め以下の操作が可能です。
DTMFコマンド コマンドによる動作
#6666D　または　#66666 現在の接続状態をアナウンス
#7777D　または　#77777 オンラインになっているノードへランダムに接続　CQコマンド
#8888D　または　#88888 切断した直前のノード局へ接続　 再接続コマンド
#9999D　または　#99999または　*　 リンクを切断

　
　　７．その他

　　　・WiRESは接続切り替えのため送信終了や送信開始時に処理を行っており、頭切れを起こす 場合があります。
　　　通常のQSOより一拍（５秒程度）おいてPPTを押し話をする感じで運用してください。

　　　・各ノード毎にいろいろなTOT（タイムアウト）設定がされていますので、途中で切れてしまう場合があります。
　　　 おおむね１送信３分以内とし、マナーとして相手と10～20分以内のQSOに心がけていただければと思います。


　　　今の時代、遠方の方ともネット上で自由に会話できるようになりましたが、無線を趣味とするもの として、ハン
　　ディー機で気軽にコミュニケーションをとることができます。
　　　遠方の方とのQSOスケジュールの確認、出張や単身赴任時(!!)の地元メンバーとの連絡、または将来はクラブ
　　ロールコールもVoIPから参加できると便利ですよね。

　
【長野県諏訪地域からアクセスできるＶｏＩＰインターネット無線】
　岡谷アマチュア無線クラブＨＰに掲載しています。

 【用語】
ＷｉＲＥＳ　　　Wide-Coverage Internet Repeater Enhancement System
ＤＴＭＦ　　　　Dial Tone Multi Frequency
Ｄ-ＳＴＡＲ　　Digital Smart Technologies for Amateur Radio
ＶｏＩＰ　　　　　Voice over Internet Protocol

 【関連リンク】
バンドプランでＶｏＩＰ周波数を確認する

株式会社スタンダード　ＷiRES－Ⅱ
東京WiRESハムクラブ　JQ1YDA
WiRES 0510ラウンドQSOルーム

情報満載JR0IVNさんのﾎｰﾑﾍﾟｰｼﾞ
D-STARに取り組むJR0CSTさんのﾎｰﾑﾍﾟｰｼﾞ

 【おまけ】

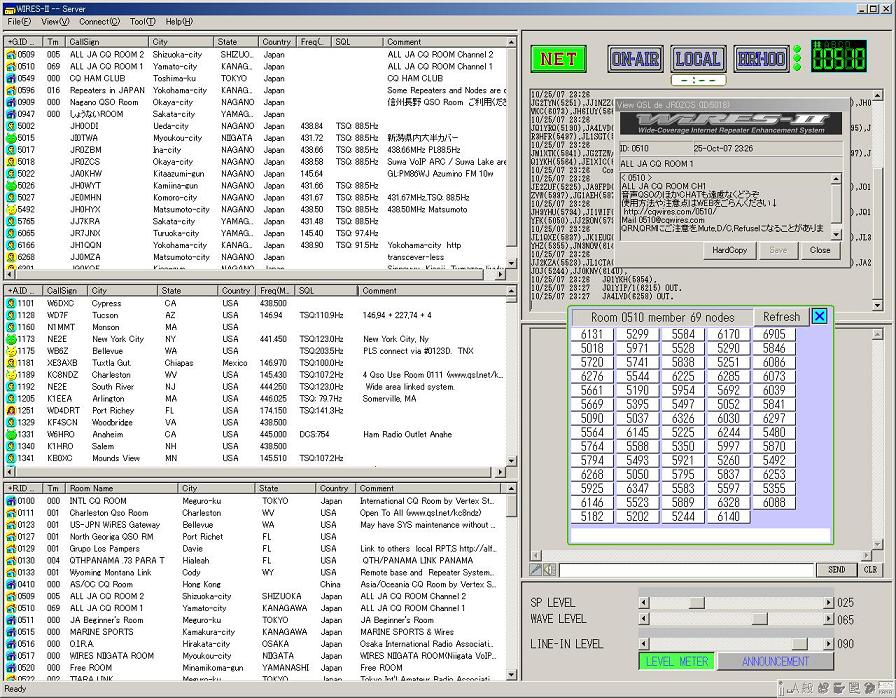

 ＷｉＲＥＳノード運用画面（2007年10月25日：Ver.3.5000）

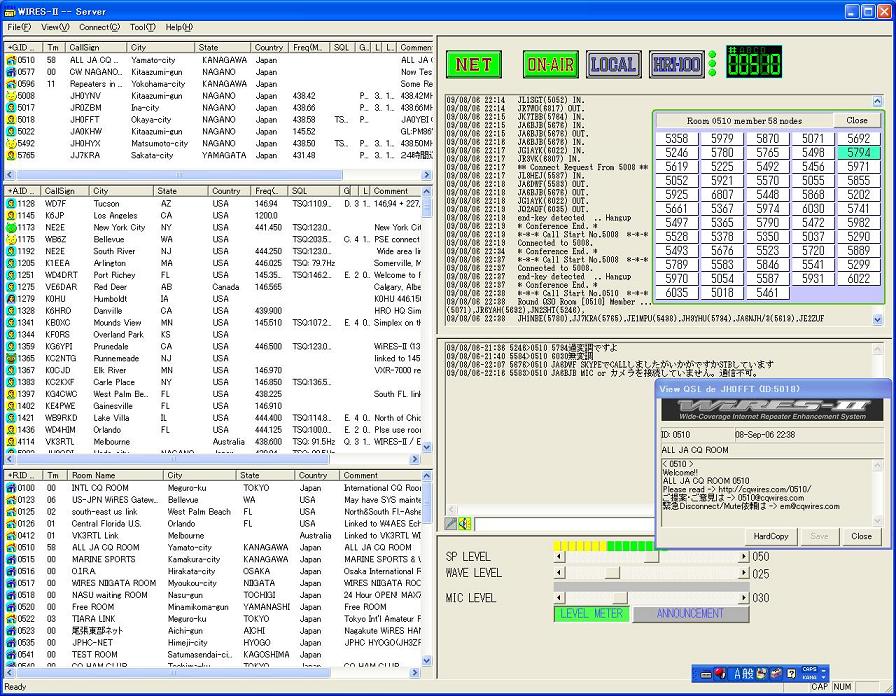

ＷｉＲＥＳノード運用画面（2006年9月9日：Ver.3.401）


ｄｅ JH0FFT 2006/08/06

改訂1　　　　2006/08/12　　TSQの設定にともなう記述変更
改訂2　　　　2006/08/16　　アンテナ設置場所変更（地上高さ５ｍ→８ｍ）／カバーエリア追記
改訂3　　　　2006/09/08　　Ｒｉｇが２回送信不能故障となり、本体交換。冷却ファン設定など写真、コメント追加　
改訂4　　　　2006/09/09　　おまけ追加　　
改訂5　　　　2006/09/13　　Time Out Timer詳細設定状態追記
改訂6　　　　2006/10/22　　中央道を移動し交信可否を確認し追加掲載（環境により可能エリア）
改訂7　　　　2007/05/06　　JR0IVNさん、JR0CSTさんのHPリンク設定
改訂8　　　　2007/06/02　　ノードの社団局化を実施(JH0FFT→JR0ZCS)
改訂9　　　　2007/08/16　　バーナー追加
改訂10　　　 2007/10/07　　JR0ZCS活動記録掲載開始
改訂11　　　 2009/03/30　　新バンドプラン制定にともなう周波数変更実施　438.58MHz　→　430.78MHz
